机器特点：
■新型卧式设计，头部可移动
■最大铆接直径Φ9mm（实心钢铆钉）
■液压驱动，无级调压
■旋转部分外罩安全保护
■可预留液动同步夹具油口
■方形升降工作台
■铆接时间随意设定，手动、自动任意切换
■液压、床身分体设计
■人体工学外形设计，操作轻松方便
BM9W-C可加高\加长\加宽改装

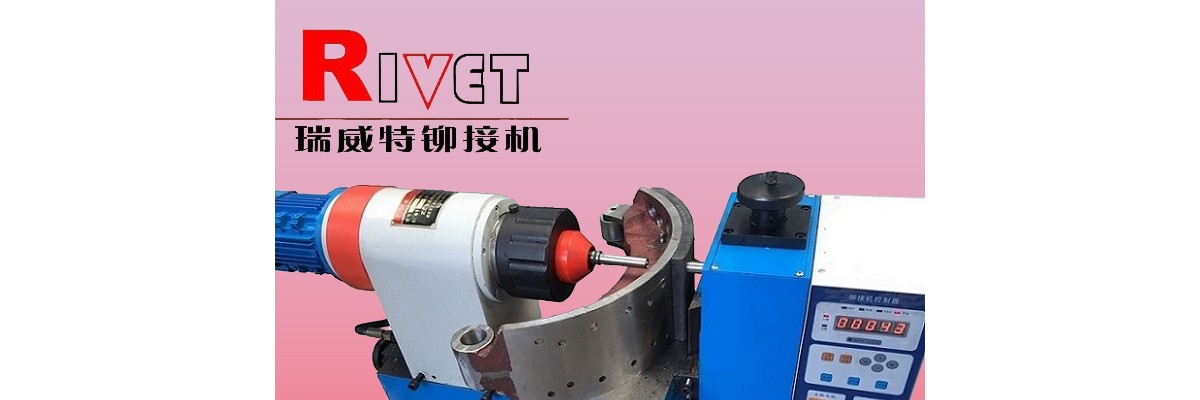

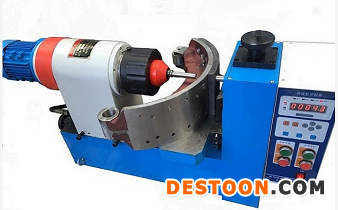

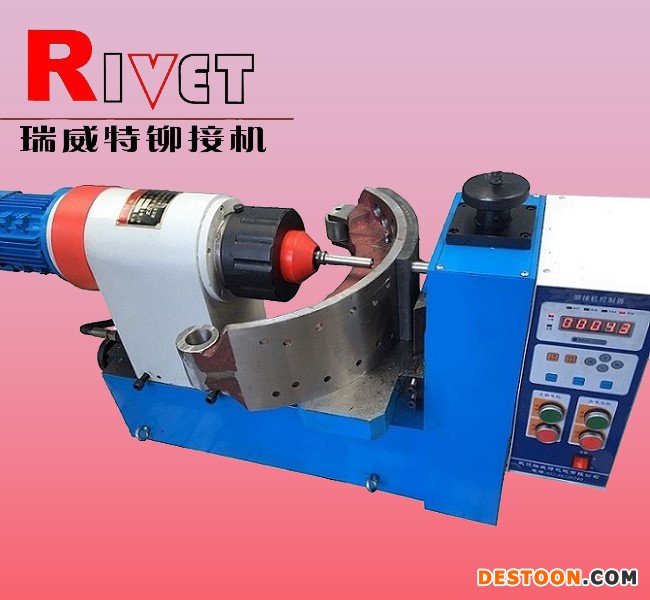

BM9W-C是为专为适应 大型汽车制动蹄铁行业用户大铆接直径、大批量而设计的一类新型卧式铆接机。 与BM9W不同的是除胜任BM9W能加工的产品外，进行了改进，可加工大型蹄铁产品，象富华、斯泰尔等宽度达220mm的产品。该机应用有第五代摆辗铆接技术外，同时采用双丝杆升降方案，即丝杆升降式工作台和丝杆升降式工作头。台面可支撑重、大工件，垂直工作台中心孔径与主轴轴线同轴，可用于夹具定位。油路加装单向调节阀，有效控制铆接速度。电控部分加装数显时间继电器、数显计数器，方便操控。油箱部分与机身可分可合，方便运输和组装。电控箱安装方式多样，可安装在机身侧面，也可安装于底座侧面，同时也可独立出来。当电控箱采用不同的安装方式，设备使用方式也会多种多样，除卧式外还可立式进行铆接作业。本机型为针对蹄铁行业专门设计，使用反映良好，为该行业首推机型。本机型已申请国家专利，国内仅本公司现行生产。
BM9W-C 主要参数
▲铆接铆钉直径范围 Φ2mm~Φ9mm
▲最大铆接压力 14Kn
▲油泵允许最大输出压力 2.5MPa
▲铆头最大工作行程 60mm （BM9W为30mm）
▲铆头到工作台最大距离 220mm
▲机头升降距离 220mm
▲工作台中心定位孔直径 Φ16mm
▲铆头中心到立柱导轨表面距离 220mm（BM9W为160mm）
▲铆头伸出长度 标准85mm
▲工作台尺寸 360mm×290mm
▲功耗 0.92Kw
▲油泵电机转向 顺时针（俯视）
▲外形尺寸 725mm×450mm×1010mm(不包括油箱)
▲机床净重 160Kg
