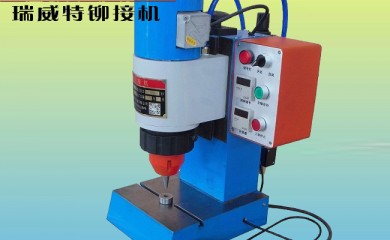

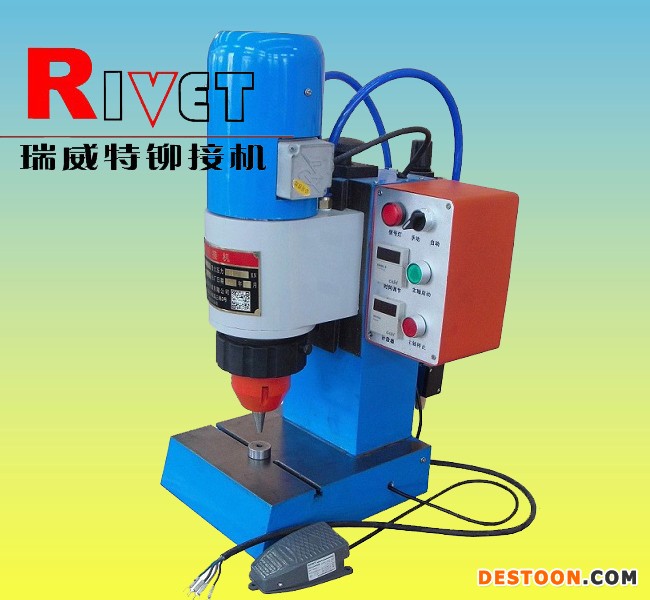

JM3TQ-B (径向气动铆接机）

机器特点：

■轻巧台式气动设计

■最大铆接直径Φ3mm（实心钢铆钉）

■机头可上下调整

■气压驱动，无级调压

■双向速度无级调节

■旋转部分外罩安全保护

■旋转部分外罩安全保护

■加宽工作台，全功能电控

■铆接时间随意设定，手动、自动任意切换

适用范围：仪器仪表、日用五金、电子产品等

可加高\加长\加宽改装

    JM3TQ-B是气动类小型径向铆接机（旋铆机），除应用有国际先进的11瓣梅花径向铆接技术外，该机采用头部丝杆升降粗调，加大了工作台面，气路加装双向调节阀，有效控制铆接速度。机头部分应用丝杆升降系统，有效实现机床粗调。电控部分加装数显时间继电器、数显数量控制器，方便操控。气压元件全部采用进口件，质量可靠，另外增加双向调速阀，方便铆接参数调整。由于采用径向结构，铆接工件表面美观，铆接过程稳定无晃动。  工作台加工有T型槽和定位孔，方便工装夹具定位夹紧。（图片未更新）。气路加装气雾润滑和气体滤水功能。

技术参数：

▲铆接铆钉直径范围          Φ3mm

▲最大铆接压力             5Kn

▲铆头最大工作行程           20mm

▲铆头到工作台最大距离        80mm

▲工作台粗调升降距离          80mm

▲工作台中心定位孔直径         Φ10mm

▲喉深                   105mm

▲铆头伸出长度              标准50mm

▲工作台尺寸               240mm×306mm

▲功耗                   0.18Kw

▲外形尺寸                330mm×300mm×630mm

▲机床净重                70Kg

▲气源要求                压力4-5kgf/cm2  流量0.04立方米/分钟
